ПОРЯДОК ВЫПОЛНЕНИЯ

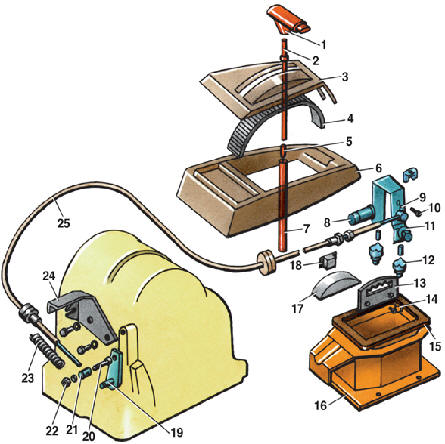

Механизм переключения передач автоматической коробки передач 1 – рукоятка; 2 – ось; 3 – накладка; 4 – чехол; 5 – пружина; 6 – консоль; 7 – рычаг переключения передач; 8 – втулка; 9 – стопорное кольцо; 10 – шпилька; 11 – стопор; 12 – опора; 13 – зубчатый сегмент; 14 – болт; 15 – прокладка; 16 – корпус; 17 – контактная пластина; 18 – переходник; 19 – рычаг переключения передач; 20 – ось; 21 – зажим; 22 – гайка; 23 – чехол; 24 – кронштейн; 25 – тросик переключения передач

Рычаг переключения передач 1 – регулировочная гайка; 2 – кронштейн; 3 – тросик педали «газа»; 4, 5 – рычаг; 6 – тросик дроссельной заслонки; 7 – тросик переключения передач; 8 – контргайка

Тросик дроссельной заслонки 1 – предохранительный зажим; 2 – рычаг; 3 – защитный кожух; 4 – колпачок; 5, 6 – гайка; 7 – оболочка; 8 – контргайка; 9 – пружина системы Kickdown; 10 – пружина холостого хода

Регулировка тросика дроссельной заслонки 1 – палец тросика дроссельной заслонки; 2 – рычаг; 3 – ограничитель частоты вращения холостого хода; 4 – ограничитель максимальной частоты вращения; I – положение рычага, соответствующее холостому ходу; II – положение рычага, соответствующее максимальной частоте вращения

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Открутить гайку 22 (см. рис. Механизм переключения передач автоматической коробки передач) зажима тросика и отсоединить тросик 25. 2. Открутить болты крепления накладки 3. 3. Поднять накладку 3 и сдвинуть в сторону. 4. Снять стопорное кольцо 9. 5. Отсоединить тросик. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установку тросика переключения передач производят в порядке, обратном снятию, с учетом следующего. 2. Установить новое стопорное кольцо 9. 3. Отрегулировать тросик до затягивания гайки 22. Регулировка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить рычаг 7 переключения передач в положение «P». 2. Установить рычаг 19 до ограничителя соответствующее положению «P». 3. Затянуть гайку 22. Регулировка тросиков педали «газа» и дроссельной заслонки для дизельных двигателей Предупреждение Регулировку производят при отрегулированной максимальной и холостого хода частоте вращения двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Запустить двигатель и прогреть его до рабочей температуры. 2. Установить рычаг 7 (см. рис. Механизм переключения передач автоматической коробки передач) переключения передач в положение «P». 3. Затянуть стояночный тормоз. 4. Ослабить контргайку 8 (см. рис. Рычаг переключения передач) и регулировочную гайку 1 на тросике педали «газа» и отсоединить тросик 6 от рычага 5. 5. Снять предохранительный зажим 1 (см. рис. Тросик дроссельной заслонки) с вкладышем с рычага 2. 6. Отрегулировать ход тросика на расстояние а = 32±1 мм (см. рис. Регулировка тросика дроссельной заслонки), перемещая в продольном отверстии рычага 2 палец 1 тросика. Положение I рычага 2 соответствует частоте вращения холостого хода, а положение II – максимальной частоте вращения. 7. Установить предохранительный зажим 1 (см. рис. Тросик дроссельной заслонки) с вкладышем на рычаг 2. 8. Сдвинуть резиновый колпачок 4. 9. Ослабить гайки 5 и 6. 10. Установить рычаг переключения передач, находящийся на коробке передач, в нейтральное положение. 11. Сдвинуть оболочку 7 тросика в сторону, указанную стрелкой, но при этом пружина 10 холостого хода не должна быть сжата. Закрутить гайки 5 и 6. 12. Закрутить контргайку 8. 13. Присоединить тросик 6 (см. рис. Рычаг переключения передач) к рычагу 5. 14. Выжать педаль «газа» до упора (это должен сделать помощник). 15. Вращать регулировочную гайку 1 до тех пор, пока рычаг 4 не упрется в ограничитель. 16. Закрутить контргайку 8. Проверка регулировки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить рычаг 2 (см. рис. Регулировка тросика дроссельной заслонки) в положение холостого хода, уперев его в ограничитель 3 частоты вращения холостого хода. При этом рычаг переключения передач на коробке передач должен находиться в нейтральном положении, а пружина 10 (см. рис. Тросик дроссельной заслонки) не должна быть сжата. 2. Выжать педаль «газа» так, чтобы рычаг 2 (см. рис. Регулировка тросика дроссельной заслонки) уперся в ограничитель 4 максимальной частоты вращения, но пружина 9 (см. рис. Тросик дроссельной заслонки) системы Kickdown не должна быть сжата. 3. Выжать педаль «газа» до упора. При этом рычаг переключения передач на коробке передач должен упереться в ограничитель, а пружина 9 должна быть сжата.
