ОБЩИЕ СВЕДЕНИЯ

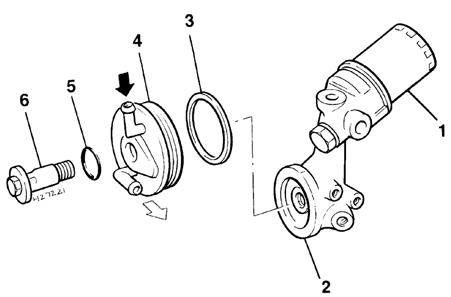

Детали маслоохладителя

1. Масляный фильтр

2. Корпус масляного фильтра

3. Уплотнительное кольцо

4. Маслоохладитель

5. Уплотнительное кольцо

6. Центрирующий болт

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Маслооохладитель (если предусмотрен) смонтирован на корпусе масляного фильтра, который ввернут в задней части блока цилиндров.

2. Для доступа к маслоохладителю поставьте автомобиль на ручной тормоз, поднимите переднюю часть автомобиля и установите на подставки. Отсоедините батарею от массы.

3. Слейте из двигателя охлаждающую жидкость. Можно также пережать шланги рядом со штуцерами маслоохладителя, однако в последнем случае после отсоединения шлангов определенное количество жидкости будет потеряно.

4. Отсоедините хомуты и снимите шланги с маслоохладителя.

5. Нанесите краской или маркером метку взаимной ориентации маслоохладителя и корпуса масляного фильтра.

6. Подставьте под маслоохладитель поддон подходящего объема и отверните болт маслоохладителя. Выждите пока масло не перестанет стекать в поддон, затем снимите маслоохладитель с двигателя. Снимите кольцевые прокладки с корпуса и болта крепления маслоохладителя. Эти прокладки обязательно замените.

7. Проверьте состояние маслоохладителя, наличие на нем повреждений, продуйте штуцера охлаждающей жидкости и убедитесь в их чистоте. При обнаружении повреждений, или при засорении внутренних каналов маслоохладитель следует заменить.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите новые уплотнительные кольца на корпус и на болт крепления маслоохладителя.

2. Установите маслоохладитель на корпус масляного фильтра, совместите метки и заверните болт. Затяните болт с заданным моментом.

3. Присоедините шланги, закрепите их хомутами.

4. Снимите автомобиль с подставок. Восстановите уровень охлаждающей жидкости и масла. Запустите двигатель, проверьте наличие течей.
