ОБЩИЕ СВЕДЕНИЯ

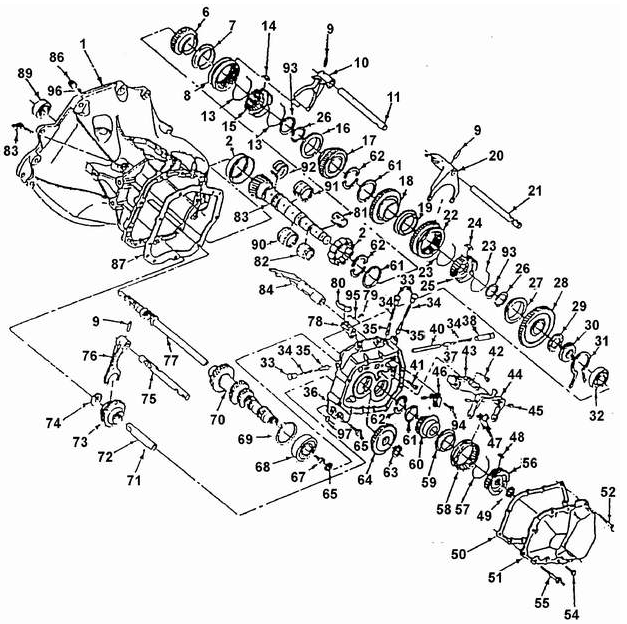

Пятиступенчатая коробка передач F16

1. КАРТЕ.

2. РОЛИКОВЫЙ ПОДШИПНИК ВТОРИЧНОГО BAЛ.

3. ПРУЖИННОA КОЛЬЦ.

4. ШЕСТEPIЯ ВТОРИЧНОГО ВАЛ.

5. РАСПОРНОЕ КОЛЬЦ.

6. ШЕСТЕРНЯ 4-Й ПЕРЕДАЧ.

7. БЛОКИРУЮЩЕЕ КОЛЬЦО СИНХРОНИЗАТОР.

8. ЗУБЧАТАЯ МУФТА СИНХРОНИЗАТОР.

9. ШТИФ.

10. ВИЛКА ПЕРЕКЛЮЧЕНИЯ 3-Й И 4-Й ПЕРЕДА.

11. ШТОК ПЕРЕКЛЮЧЕНИЯ 3-Й И 4-Й ПЕРЕДА.

12. КОЛЬЦ.

13. ПРУЖИНА СИНХРОНИЗАТОР.

14. ШПОНК.

15. СТУПИЦА СИНХРОНИЗАТОРА 3-Й И 4-Й ПЕРЕДА.

16. БЛОКИРУЮЩЕЕ КОЛЬЦО СИНХРОНИЗАТОР.

17. ШЕСТЕРНЯ 3-Й ПЕРЕДАЧ.

18. ШЕСТЕРНЯ 2-Й ПЕРЕДАЧ.

19. БЛОКИРУЮЩЕЕ КОЛЬЦО СИНХРОНИЗАТОР.

20. ВИЛКА ПЕРЕКЛЮЧЕНИЯ 1-Й И 2-Й ПЕРЕДА.

21. ШТОК ПЕРЕКЛЮЧЕНИЯ 1-Й И 2-Й ПЕРЕДА.

22. ЗУБЧАТАЯ МУФТА СИНХРОНИЗАТОР.

23. ПРУЖИНА СИНХРОНИЗАТОР.

24. ШПОНК.

25. СТУПИЦА СИНХРОНИЗАТОРА 1-Й И 2-Й ПЕРЕДА.

26. ПРУЖИННОЕ КОЛЬЦ.

27. БЛОКИРУЮЩЕЕ КОЛЬЦО СИНХРОНИЗАТОР.

28. ШЕСТЕРНЯ 1-Й ПЕРЕДАЧ.

29. УПОРНЫЙ ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 1-Й ПЕРЕДАЧ.

30. ОПОРНАЯ ШАЙБ.

31. ПРУЖИННОЕ КОЛЬЦ.

32. ПОДШИПНИК ВТОРИЧНОГО ВАЛ.

33. ПРОБКА (21,5 MM.

34. ПРУЖИН.

35. ФИКСАТОР МЕХАНИЗМА ПЕРЕКЛЮЧЕНИ.

36. ДОПОЛНИТЕЛЬНЫЙ КАРТЕ.

37. ТОЛКАТЕЛ.

38. ПРОБКА (50,4 ММ.

39. ШТИФ.

40. ШТИФТ МЕХАНИЗМА БЛОКИРОВК.

41. БОЛ.

42. БОЛ.

43. СУППОР.

44. ВИЛКА ВКЛЮЧЕНИЯ 5-Й ПЕРЕДАЧ.

45. ОС.

46. СОЕДИНИТЕЛЬНОЕ ЗВЕНО 5-Й ПЕРЕДАЧ.

47. СУХАРИ ВИЛК.

48. ШПОНК.

49. ПРУЖИННОЕ КОЛЬЦ.

50. ПРОКЛАДК.

51. КРЫШКА КАРТЕРА.

52. БОЛ.

53. ПРОБК.

54. БОЛ.

55. ВИН.

56. СТУПИЦА СИНХРОНИЗАТОРА 5-Й ПЕРЕДАЧ.

57. ПРУЖИНА СИНХРОНИЗАТОР.

58. ЗУБЧАТАЯ МУФТА СИНХРОНИЗАТОР.

59. БЛОКИРУЮЩЕЕ КОЛЬЦО СИНХРОНИЗАТОР.

60. ВЕДОМАЯ ШЕСТЕРНЯ 5-Й ПЕРЕДАЧ.

61. КОЛЬЦ.

62. УПОРНЫЕ ПОЛУКОЛЬЦ.

63. КОЛЬЦ.

64. ВЕДУЩАЯ ШЕСТЕРНЯ 5-Й ПЕРЕДАЧ.

65. БОЛ.

66. ПРУЖИННОЕ КОЛЬЦ.

67. ВИН.

68. ПОДШИПНИК БЛОКА ШЕСТЕРЕ.

69. КОЛЬЦ.

70. БЛОК ШЕСТЕРЕН ПЕРВИЧНОГО ВАЛ.

71. ША.

72. ОСЬ ПРОМЕЖУТОЧНОЙ ШЕСТЕРНИ ЗАДНЕГО ХОД.

73. ПРОМЕЖУТОЧНАЯ ШЕСТЕРНЯ ЗАДНЕГО ХОД.

74. ШАЙБ.

75. ШТОК ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОД.

76. ВИЛКА ВКЛЮЧЕНИЯ ПЕРЕДАЧИ ЗАДНЕГО ХОД.

77. ПЕРВИЧНЫЙ ВА.

78. СУППОР.

79. БОЛ.

80. СОБАЧКА 5-Й ПЕРЕДАЧ.

81. ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 5-Й ПЕРЕДАЧ.

82. ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 1-ЙИ ПЕРЕДАЧ.

83. ВТОРИЧНЫЙ ВА.

84. РЫЧАГ ПЕРЕКЛЮЧАТЕЛЯ 5-Й ПЕРЕДАЧ.

85. ШТИФ.

86. ПРОБК.

87. ПРОКЛАДК.

88. ВЫКЛЮЧАТЕЛЬ ФОНАРЯ ЗАДНЕГО ХОД.

89. ПОДШИПНИК ПЕРВИЧНОГО ВАЛ.

90. ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 2-Й ПЕРЕДАЧ.

91. ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 3-Й ПЕРЕДАЧ.

92. ИГОЛЬЧАТЫЙ ПОДШИПНИК ШЕСТЕРНИ 4-Й ПЕРЕДАЧ.

93. ШАЙБ.

94. БОЛ.

95. ПРУЖИНА СОБАЧК.

96. МАГНИ.

97. МАГНИТ

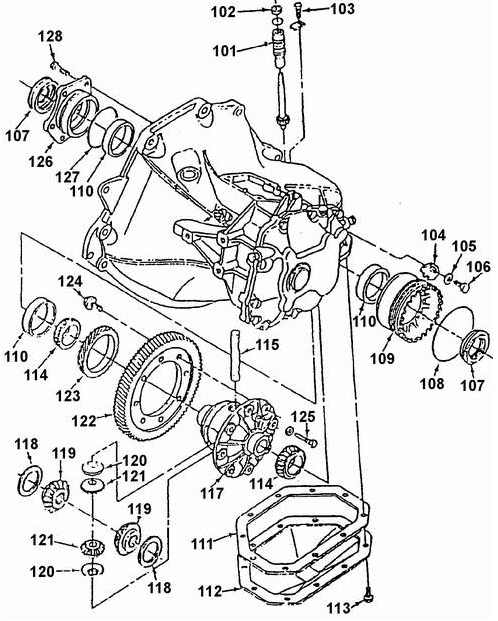

Пятиступенчатая коробка передач F16 – главная передача и дифференциал

101. ВТУЛКА ПРИВОДА СПИДОМЕТР.

102. УПЛОТНЕНИ.

103. БОЛ.

104. ПЛАСТИНА ФИКСАТОР.

105. ШАЙБ.

106. БОЛ.

107. УПЛОТНЕНИ.

108. УПЛОТНИТЕЛЬНОЕ КОЛЬЦ.

109. РЕГУЛИРОВОЧНАЯ ГАЙКА ПОДШИПНИКО.

110. КОЛЬЦО ПОДШИПНИК.

111. ПРОКЛАДК.

112. ПОДДОН КАРТЕР.

113. БОЛ.

114. КОНИЧЕСКИЙ РОЛИКОВЫЙ ПОДШИПНИК ГЛАВНОЙ ПЕРЕДАЧИ.

115. ОСЬ САТЕЛЛИТОВ ДИФФЕРЕНЦИАЛ.

116. КОЛЬЦ.

117. КОРПУС ДИФФЕРЕНЦИАЛ.

118. 4 УПОРНАЯ ШАЙБ.

119. ПОЛУОСЕВАЯ ШЕСТЕРН.

120. ШАЙБ.

121. САТЕЛЛИ.

122. ВЕДОМОЕ ЗУБЧАТОЕ КОЛЕСО ГЛАСНОЙ ПЕРЕДАЧ.

123. ВЕДУЩЕЕ ЗУБЧАТОЕ КОЛЕСО ПРИВОДА СПИДОМЕТР.

124. БОЛ.

125. ФИКСАТОР ОСИ САТЕЛЛИТО.

126. ПРАВАЯ КРЫШКА ПОДШИПНИК.

127. УПЛОТНИТЕЛЬНОЕ КОЛЬЦ.

128. БОЛТ

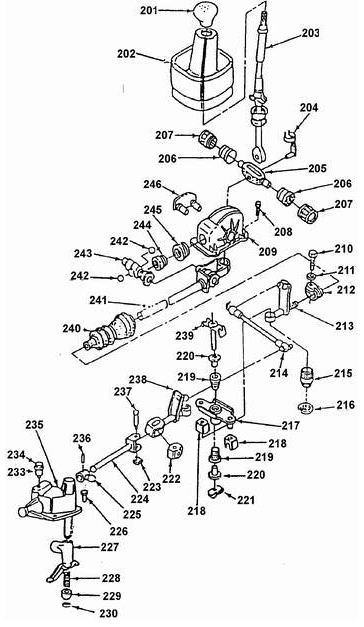

Пятиступенчатая коробка передач F16 – механизм управления

201. РУКОЯТКА РЫЧАГА ПЕРЕКЛЮЧЕНИ.

202. ЧЕХО.

203. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДА.

204. ОСЬ РЫЧАГА С ПРУЖИННЫМ ФИКСАТОРО.

205. КРЕСТОВИНА ШАРНИРА РЫЧАГА ПЕРЕКЛЮЧЕНИ.

206. ВТУЛК.

207. ВТУЛК.

208. БОЛ.

209. КАРТЕР МЕХАНИЗМА УПРАВЛЕНИЯ КОРОБКОЙ ПЕРЕДА.

210. БОЛ.

211. ШАЙБ.

212. КЛЕММОВЫЙ ЗАЖИ.

213. РЕГУЛИРОВОЧНЫЙ НАКОНЕЧНИК С ПРОУШИНО.

214. ТЯГ.

215. ВКЛАДЫШ ШАРНИР.

216. СТОПОРНОЕ КОЛЬЦ.

217. ПРОМЕЖУТОЧНЫЙ РЫЧА.

218. ЧЕХОЛ ШАРНИР.

219. ВТУЛК.

220. ВТУЛК.

221. ФИКСАТО.

222. ВКЛАДЫШ ШАРНИР.

223. ФИКСАТОР ОС.

224. ВАЛИК С ВИЛКОЙ.

225. ВТУЛКА С ПАЛЬЦЕ.

225. БОЛ.

227. ПРОМЕЖУТОЧНЫЙ РЫЧАГ ПЕРЕКЛЮЧАТЕЛ.

228. ПРУЖИН.

229. ВТУЛК.

230. ПРУЖИННОЕ КОЛЬЦ.

231. РЫЧАГ ПЕРЕКЛЮЧАТЕЛ.

232. ШТИФ.

233. ПРОКЛАДКА ЗАЛИВНОГО ОТВЕРСТИ.

234. КРЫШКА ПРОБК.

235. КРЫШКА МЕХАНИЗМА ПЕРЕКЛЮЧАТЕЛ.

236. ШТИФ.

237. ОСЬ ШАРНИР.

238. ПРОМЕЖУТОЧНЫЙ ВАЛИК С РЫЧАГО.

239. ОСЬ РЫЧАГ.

240. ЧЕХО.

241. ВАЛИ.

242. ШАРИK ПЛУНЖЕРА 5-Й ПЕРЕДАЧ.

243. БЛОКИРОВОЧНОЕ УСТРОЙСТВ.

244. НАПРАВЛЯЮЩАЯ ВТУЛК.

245. МОНТАЖНАЯ ВТУЛК.

246. СТОПОР

Пятиступенчатая коробка передач F16 с постоянным зацеплением шестерен выполнена.

в едином картере с главной передачей. Включение передач осуществляется с помощью синхронизаторов с блокирующими кольцами и подвижных вилок. Передача заднего хода не синхронизирована. Для включения заднего хода используется подвижная.

промежуточная шестерня..

Основные детали и узлы коробки передач F16.

– картер трансмиссии.

– первичный вал с блоком шестерен.

– вторичный вал с установленными на нем шестернями и синхронизаторами.

– цилиндрическая главная передача с дифференциалом..

В трансмиссии используется шестеренный дифференциал обычной конструкции,.

опирающийся на конические роликовые подшипники. Главная передача состоит из пары цилиндрических шестерен. Ведомое зубчатое колесо главной передачи через.

дифференциал и шарнирные полуоси приводит во вращение ведущие колеса.

автомобиля.
