ОБЩИЕ СВЕДЕНИЯ

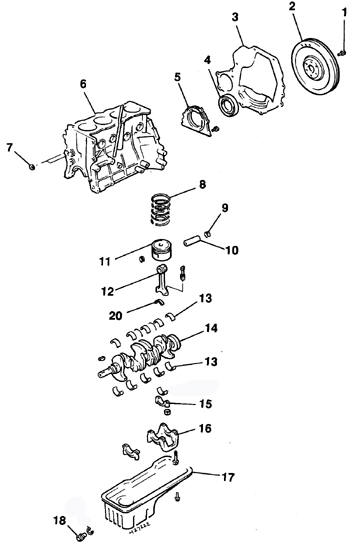

Блок цилиндров, коленвал и шатунно-поршневая группа

1. Болт маховика

2. Маховик

3. Монтажная пластина

4. Сальник

5. Держатель сальника

6. Блок цилиндров

7. Направляющие штифты и прокладки

8. Поршневые кольца

9. Стопорные кольца

10. Поршневый палец

11. Поршень

12. Шатун

13. Коренные вкладыши и упорные полукольца

14. Коленвал

15. Крышка шатуна

16. Крышки коренных подшипников

17. Масляный поддон

18. Сливная пробка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Рекомендуется разбирать двигатель на специальном стенде.

2. Если стенда нет, то закрепите двигатель на ровной площадке.

3. Если приобретается восстановленный двигатель, то надо снять все навесные агрегаты, и установить их впоследствии точно в таком же порядке как и при самостоятельном капитальном ремонте. К таким агрегатам (см. рис. Блок цилиндров, коленвал и шатунно-поршневая группа) относятся: – генератор и кронштейны насоса гидроусилителя и (или) компрессора кондиционера (в зависимости от комплектации); – распределитель зажигания, свечи и высоковольтные провода; – насос охлаждающей жидкости и шланги термостата и радиатора; – детали карбюратора или системы впрыска топлива; – все датчики и электромагнитные клапаны с проводкой; – всасывающий и выпускной коллекторы; – топливный насос – для карбюраторных двигателей; – детали подвески двигателя; – маховик/ ведущий диск гидротрансформатора.

Предупреждение Перед снятием навесных агрегатов нанесите метки на прокладки, сальники и другие детали, чтобы облегчить сборку.

4. Если будет устанавливаться блок цилиндров неполной комплектации (т.е. блок цилиндров с подобранными и установленными кривошипно-шатунным механизмом и поршневой группой), то следует также снять головку блока цилиндров, масляный поддон, масляный насос и цепи.

5. Если планируется провести капитальный ремонт с полной разборкой, то двигатель надо полностью разобрать следующем порядке: – всасывающий и выпускной коллекторы; – масляный поддон; – цепи и звездочки; – головка блока цилиндров; – маховик; – шатунно-поршневая группа; – коленвал.

6. Перед разборкой приготовьте необходимое оборудование и инструменты.
