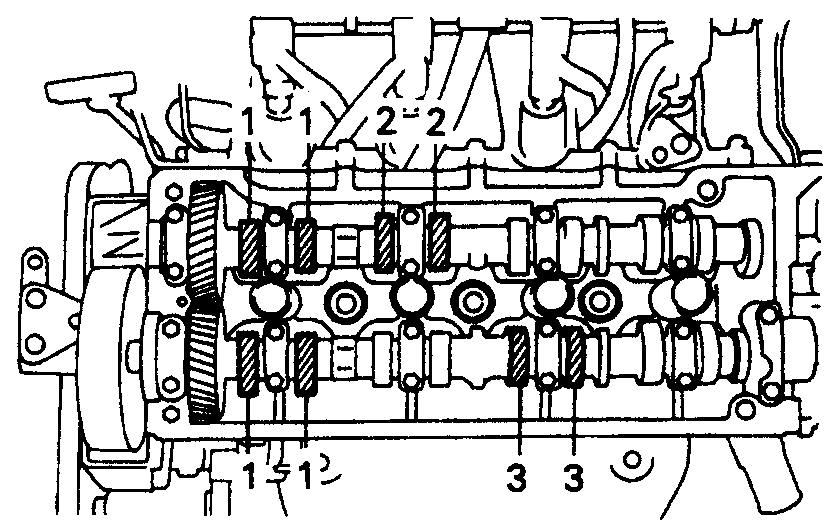

Поршень 1-го цилиндра в ВМТ такта сжатия
Когда поршень 1-го цилиндра находится в ВМТ такта сжатия
 можно проверить зазоры выпускных клапанов 1-го и 3-го цилиндров,
 а также впускных клапанов 1-го и 2-го цилиндров

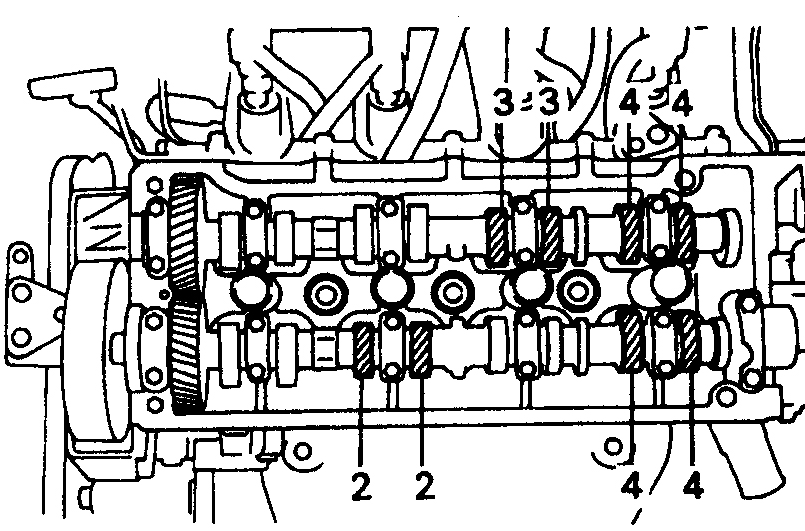

Поршень 4-го цилиндра в ВМТ такта сжатия
Когда поршень 4-го цилиндра находится в ВМТ такта сжатия
 можно проверить зазоры выпускных клапанов 2-го и 4-го цилиндров,
 а также впускных клапанов 3-го и 4-го цилиндров

* Для регулировки зазоров клапанов понадобится специальное приспособление для отжатия толкателей.

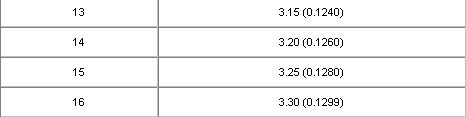

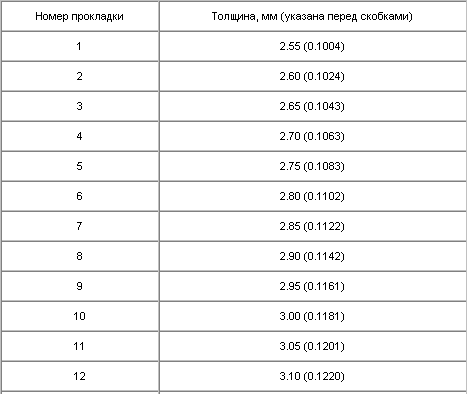

Толщина и номер поставляемых в запчасти дистанционных прокладок

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.
2. Отсоедините высоковольтные провода (см. подраздел 2.8.3) и обеспечьте доступ к крышке головки цилиндров, сняв все необходимые детали.
3. Продуйте участки рядом со свечами зажигания сжатым воздухом, чтобы удалить все загрязнения, которые могут попасть в цилиндр. Выверните свечи зажигания (см. подраздел 2.8.2).
4. Снимите крышку головки цилиндров (см. подраздел 3.1.1.3).
5. Установите поршень 1-го цилиндра в ВМТ такта сжатия (см. подраздел 3.1.1.2).
6. Когда поршень 1-го цилиндра находится в ВМТ такта сжатия, можно проверить зазоры выпускных клапанов 1 и 3-го цилиндров, а также впускных клапанов 1 и 2-го цилиндров (см. рис. Поршень 1-го цилиндра в ВМТ такта сжатия).

7. Измерьте щупом зазоры в клапанах. При нормальном зазоре щуп должен проходить с небольшим усилием. Запишите те зазоры, которые не соответствуют норме. Позднее эти данные будут использоваться для расчета толщины дистанционных прокладок.
8. Проверните коленвал на 1 оборот и совместите установочные метки. Измерьте щупом зазоры в остальных клапанах. Когда поршень 4-го цилиндра находится в ВМТ такта сжатия, можно проверить зазоры выпускных клапанов 2 и 4-го цилиндров, а также впускных клапанов 3 и 4-го цилиндров (см. рис. Поршень 4-го цилиндра в ВМТ такта сжатия).
9. После измерения зазоров проверните коленвал так, чтобы кулачок распредвала первого клапана, зазор которого будет регулироваться, был направлен вертикально вверх, в сторону от толкателя.

10. Поверните толкатель так, чтобы выемка была обращена в сторону свечи. Затем с помощью клещей и лопатки приспособления отожмите толкатель. Клещи приспособления установить так как показано на снимке, более длинный захват клещей должен обжимать нижнюю часть кулачка распредвала, а короткий захват обжимает верхнюю, толкающую часть кулачка. Отожмите толкатель, сжав рукояти клещей, затем уприте лопатку приспособления в толкатель, тем самым удерживая его в отжатом положении, и снимите клещи.

11. С помощью небольшой отвертки или пинцета достаньте дистанционную прокладку толкателя. Имейте в виду, что приспособление комплектуется проволочным крючком-фиксатором, который одевается на рукояти клещей и позволяет зафиксировать толкатель в отжатом положении при удалении прокладки.

12. Достаньте прокладку пинцетом или магнитом.

13. Измерьте микрометром толщину снятой дистанционной прокладки. Затем по приводимым ниже формулам определите толщину дистанционной прокладки, при которой зазор в клапане будет соответствовать нормативному:
N =Т + (А-V)
Т – толщина снятой дистанционной прокладки
А – измеренный зазор
N – толщина новой дистанционной прокладки
V – требуемый зазор в между клапаном и толкателем (указан в подразделе 2.1)
14. Подберите прокладку так, чтобы толщина устанавливаемой дистанционной прокладки была как можно ближе к расчетной. Изготовителем в запчасти поставляются прокладки с 17 размерных групп, толщина лежит в пределах от 2,5 мм до 3,3 мм и отличается на 0,05 мм (см. таблицу Толщина и номер поставляемых в запчасти дистанционных прокладок).

* Количество приобретаемых прокладок можно уменьшить если тщательно измерить толщину каждой из прокладок и просто поменять местами. Прокладка толкателя одного клапана, у которого зазор не соответствует норме, может подойти к толкателю другого клапана.

15. Установите клещи приспособления так как указано на рисунке, так, чтобы длинный захват клещей обжимал нижнюю часть кулачка распредвала, а короткий захват – верхнюю, толкающую часть кулачка. Отожмите толкатель, сжав рукояти клещей и установите новую прокладку (при этом имейте в виду, что прокладку можно установить надев на рукояти клещей крючок из комплекта приспособления). Проверьте зазор между клапаном и толкателем, чтобы убедиться в правильности подбора прокладки.
16. Повторите процедуру для остальных клапанов, зазоры в которых не соответствовали норме.
17. Установите все снятые детали (свечи, высоковольтные провода, наконечники и др.) в обратном порядке.
