ОБЩИЕ СВЕДЕНИЯ

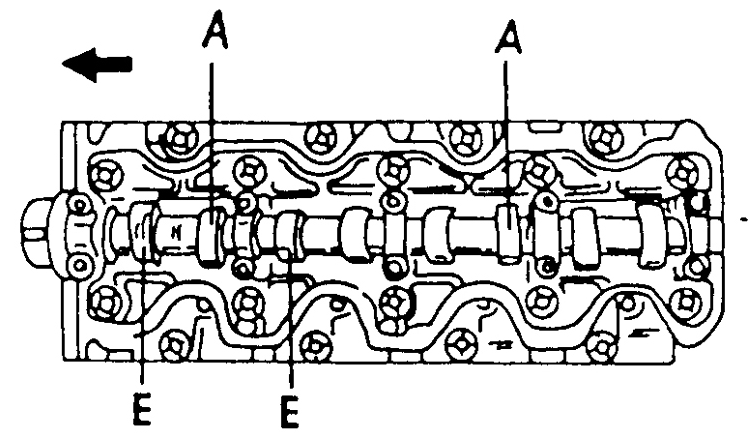

Последовательность регулировки зазоров клапанов при установки поршня первого цилиндра в положение ВМТ

Е – распределительный вал впускных клапанов
А – распределительный вал выпускных клапанов

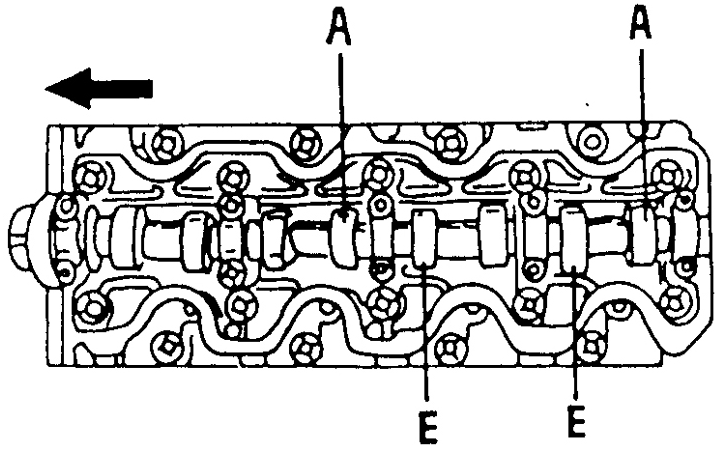

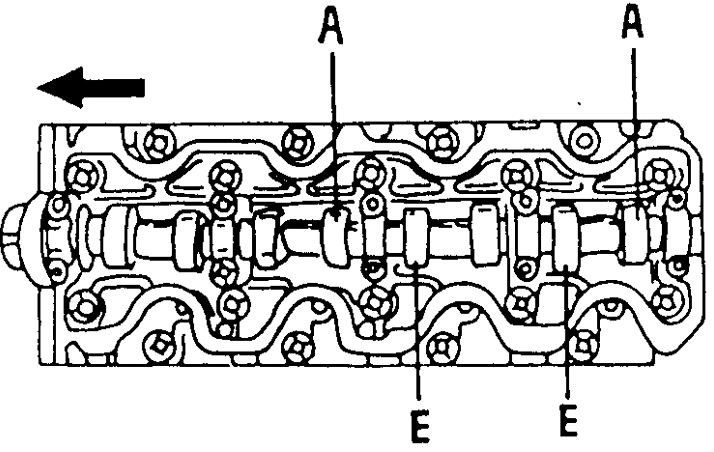

Последовательность регулировки зазоров клапанов при установки поршня четвертого цилиндра в положение ВМТ

Е – распределительный вал впускных клапанов
А – распределительный вал выпускных клапанов

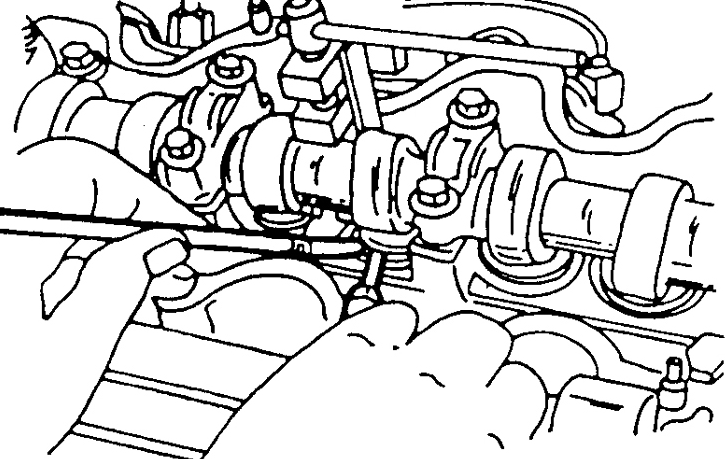

Использование специального инструмента для прижатия толкателей в их отверстия

Е – распределительный вал впускных клапанов
А – распределительный вал выпускных клапанов

Использование специального инструмента для прижатия толкателей в их отверстия

Для изъятия регулировочных шаюб используются отвертка и магнит.

На дизельных двигателях зазоры клапанов проверяются и регулируются на холодном двигателе.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите крышку головки цилиндров.
2. Проверните двигатель до установки поршня первого цилиндра в положение ВМТ. При этом метка на шкиве должна совпасть со штифтом на корпусе масляного насоса.
3. Проверьте, что толкатели клапанов первого цилиндра имеют небольшой люфт, а толкатели клапанов четвертого цилиндра сидят плотно. Если это не так, проверните двигатель еще на один оборот.
4. Измерьте в соответствии с рис. Последовательность регулировки зазоров клапанов при установки поршня первого цилиндра в положение ВМТ с помощью щупов, вставляемых между толкателем и поверхностью кулачка, зазоры клапанов. Зазоры впускных (Е) и выпускных (А) клапанов не на всех двигателях одинаковы и приводятся в таблицах размеров и регулировок.
5. Проверните двигатель на один полный оборот и замерьте зазоры, указанные на рис. Последовательность регулировки зазоров клапанов при установки поршня четвертого цилиндра в положение ВМТ. Признаком правильной регулировки является то, когда конец щупа вводится, а затем под легким нажатием щуп прогибается и входит внутрь.
6. Для регулировки зазоров клапанов следует заменить регулировочные шайбы с верхней стороны толкателей, но для снятия и установки регулировочных шайб требуется специальный инструмент. Для этого проверните коленчатый вал до установки соответствующего кулачка острием вверх и с помощью специального инструмента, показанного на рис. Использование специального инструмента для прижатия толкателей в их отверстия, или иным образом прижмите толкатель внутрь, чтобы можно было взять и вытащить маленькой отверткой и магнитом регулировочную шайбу.
7. Прежде чем прижимать толкатель, его следует повернуть так, чтобы насечка с верхней стороны была обращена к свечам. Оба толкателя прижимаются одновременно, то есть необходимо следить за тем, чтобы оба толкателя прижимались ножкой приспособления.
8. Измерьте снятую шайбу микрометром и запишите результат.
9. Вычислите толщину новой шайбы для обеспечения требуемого зазора клапана. При этом используется следующая формула:
Впускные клапаны: N = Т + (А – 0,25 мм);
Выпускные клапаны: N = Т + (А – 0,30 мм), где "Т" – толщина снятой шайбы. "А" –
измеренный зазор клапана и "N" – толщина новой, подлежащей установке шайбы.
10. Выберите шайбу, которая по толщине наиболее близка к требуемому зазору. Имеется ряд из 25 размеров шайб толщиной от 2,2 мм до 3,4 мм через 0,05 мм.
11. Для установки регулировочной шайбы снова прижмите толкатель внутрь и вставьте шайбу.
12. Измерьте зазор клапана, как было описано выше.
13. Отрегулируйте зазоры остальных клапанов.

* Регулировочная шайба ни в коем случае не должна упасть в двигатель. Во избежание этого используйте маленькую отвертку и магнит, как это показано на рис. Использование специального инструмента для прижатия толкателей в их отверстия . Шайба может быть после этого выдвинута в сторону и "схвачена" магнитом.
