ПОРЯДОК ВЫПОЛНЕНИЯ

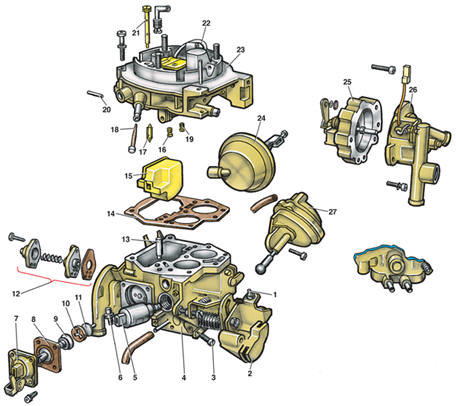

Детали карбюратора Pierburg/ Solex 2E3 1 – винт регулировки частоты вращения пуска двигателя; 2 – рычаг; 3 – винт регулировки качества (состава) смеси; 4 – корпус карбюратора; 5 – электромагнитный клапан; 6 – упорный винт; 7 – крышка ускорительного насоса; 8 – диафрагма насоса; 9 – пружина; 10 – седло клапана; 11 – клапан ускорительного насоса; 12 – экономайзер мощностных режимов; 13 – распылитель ускорительного насоса; 14 – прокладка крышки карбюратора; 15 – поплавок; 16 – главный топливный жиклер первой камеры; 17 – игольчатый клапан; 18 – фильтр; 19 – главный топливный жиклер второй камеры; 20 – ось поплавка; 21 – жиклер холостого хода; 22 – трубка экономайзера; 23 – крышка карбюратора; 24 – пневмопривод воздушной заслонки; 25 – автоматическое пусковое устройство; 26 – крышка пускового устройства; 27 – пневмопривод дроссельной заслонки второй камеры

Если при разборке карбюратора снимается экономайзер 12 мощностных режимов, его нужно заменить. Проверка электромагнитного клапана Для того чтобы проверить исправность электромагнитного клапана 5, нужно отсоединить от него провод. Подсоединить к клапану провод, второй конец которого подсоединен к положительной клемме аккумуляторной батареи. При этом должен раздасться треск. Если этого не произойдет, значит клапан неисправен и его нужно заменить. Регулировка зазора воздушной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять крышку 26 пускового устройства. 2. Открыть дроссельную заслонку первой камеры и повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) воздушной заслонки так, чтобы винт 2 регулировки частоты вращения пуска упирался в самый высокий выступ кулачка.

3. Через отверстие 1 отверткой передвинуть тягу пневмопривода воздушной заслонки до упора. Измерить зазор между воздушной заслонкой и горловиной, он должен быть 2,0±0,1 мм. Зазор можно измерить сверлом 2 диаметром 2 мм. Если зазор отличается от указанного, нужно вставить в отверстие 1 отвертку и, поворачивая регулировочный винт, отрегулировать зазор. Регулировка ускорительного насоса ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять карбюратор. 2. Снять крышку карбюратора, заполнить топливом поплавковую камеру и установить крышку карбюратора. 3. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2. 4. Поставить под карбюратор мерную мензурку с воронкой. 5. Удерживая кулачок 1 в этом положении, плавно повернуть дроссельную заслонку первой камеры от упора до упора 10 раз, затрачивая на каждый ход 1 с и выдерживая затем паузу в 3 с, приводя этим в действие ускорительный насос. 6. Измерить количество топлива в мензурке и разделить на 10. Получится количество топлива, которое подает ускорительный насос за один цикл. Это значение должно составлять 1,0±0,15 см3.

7. Если полученная величина отличается от указанной, нужно отрегулировать производительность ускорительного насоса.

Для этого ослабить затяжку винта 1 и повернуть кулачок 2. При повороте кулачка в сторону «А» производительность насоса увеличивается, в сторону «В» – уменьшается.

Затянуть винт 1 и законтрить краской. Проверка автоматического пускового устройства Для проверки автоматического пускового устройства нужно отсоединить провод устройства от соединительной колодки. Подсоединить к проводу устройства лампу. Второй провод от лампы подсоединить к положительной клемме аккумуляторной батареи. Лампа должна гореть. Если лампа не горит, пусковое устройство неисправно и его нужно заменить. Следует обратить внимание, чтобы метки на крышке и корпусе пускового устройства совпадали.

Регулировка приоткрывания дроссельной заслонки второй камеры 1 – рычаг дроссельной заслонки; 2 – упорный винт; 3 – упор; стрелкой показан деревянный стержень

Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Если регулировка была нарушена, ее можно восстановить следующим образом: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Полностью открыть дроссельную заслонку первой камеры и зафиксировать в этом положении деревянным стержнем.

2. Повернуть рычаг 1 так, чтобы дроссельная заслонка второй камеры закрылась. Заблокировать рычаг 1 резинкой, как показано на рисунке 3. Вывернуть упорный винт 2, чтобы он не касался упора 3. 4. Завернуть винт 2 до касания с упором 3 и затем завернуть его еще на четверть оборота (90°). Законтрить винт 2 краской. 5. Снять резинку и вынуть деревянный стержень. Обе заслонки должны быть закрыты.

6. Измерить внутренний «А» и внешний «В» зазоры. Зазор «А» должен составлять 0,4±0,1 мм, зазор «В» 1,0±0,1 мм. 7. Если зазоры отличаются от указанных, отрегулировать их, подгибая концы вилки рычага 1. Проверка пневмопривода воздушной заслонки ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять воздушный фильтр. 2. Запустить двигатель и оставить работать на холостом ходу. 3. Рукой плавно закрывать воздушную заслонку до момента, когда почувствуется заметное сопротивление. В этот момент зазор между воздушной заслонкой и горловиной должен быть приблизительно 4 мм. 4. Если сопротивления не чувствуется, проверить вакуумные шланги – нет ли в них трещин. 5. Если шланги целые, подсоединить к пневмоприводу вакуумметр и вакуумный насос. Создать в пневмоприводе разрежение 300 мбар. Если пневмопривод исправен, разрежение не должно падать в течение 2 мин. Если разрежение падает, значит пневмопривод негерметичен и его нужно заменить. Проверка пневмопривода дроссельной заслонки второй камеры ПОРЯДОК ВЫПОЛНЕНИЯ 1. Подсоединить к пневмоприводу вакуумметр и вакуумный насос. 2. Создать в пневмоприводе разрежение 50 мбар. Если разрежение не падает в течение 2 мин, пневмопривод герметичен. В противном случае пневмопривод заменить.

Регулировка частоты вращения пуска двигателя 1 – кулачок воздушной заслонки; 2 – винт регулировки частоты вращения пуска двигателя

Регулировку производят на прогретом двигателе с правильно установленным моментом зажигания и отрегулированной частотой вращения холостого хода в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снять воздушный фильтр и отсоединить вакуумный шланг 24 (см. рис. Воздушный фильтр двигателей рабочим объемом 1,1 и 1,3 л). 2. Подключить к двигателю контрольный тахометр. 3. Запустить двигатель и приоткрыть дроссельную заслонку первой камеры до получения частоты вращения коленвала примерно 2500 мин-1. 4. Повернуть кулачок 1 до упора. Затем повернуть дроссельную заслонку так, чтобы регулировочный винт 2 упирался на второй по высоте выступ.

5. Проверить по контрольному тахометру частоту вращения двигателя, она должна составлять 2000±100 мин-1. Если частота вращения отличается от указанной, отрегулировать ее винтом 2. Регулировка частоты вращения холостого хода

Регулировочные винты 1 – винт регулировки количества смеси; 2 – винт регулировки качества (состава) смеси; 3 – обогревающий элемент; 4 – электромагнитный клапан; 5 – пневмопривод воздушной заслонки; 6 – автоматическое пусковое устройство

Регулировку производят на прогретом двигателе с отрегулированными зазорами в механизме привода клапанов и правильно установленным моментом зажигания в следующем порядке: ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отключить все потребители энергии (фары, вентилятор, магнитолу и т. д.). 2. Отсоединить от воздушного фильтра шланг вентиляции картера и заглушить его. 3. Подсоединить контрольный тахометр и газоанализатор. 4. Повернуть кулачок 1 (см. рис. Регулировка частоты вращения пуска двигателя) так, чтобы он не касался винта 2. 5. Регулировочным винтом 1 количества смеси отрегулировать частоту вращения в пределах 800±50 мин-1. 6. Регулировочным винтом 2 качества (состава) смеси установить уровень содержания окиси углерода (СО) в отработавших газах 3,0±0,5%. Проверить и при необходимости восстановить содержание СО в отработавших газах.
