ОБЩИЕ СВЕДЕНИЯ

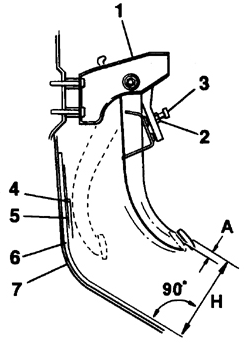

Регулировка высоты педали сцепления Н. Высота педали А. Свободный ход педали сцепления

1. Кронштейн

2. Контргайка

3. Регулировочный болт

4. Коврик

5. Гидроизоляция

6. Противошумная накладка

7. Пол

Регулировка сводится к проверке и выставлению высоты и свободного хода педали.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сняв коврик в области ног водителя, измерьте расстояние от пола кузова до педали.

2. Если измеряется расстояние до коврика, то к результату прибавьте толщину коврика.

3. Если расстояние отличается от нормативного, то отверните контргайку регулировочного болта (или датчика выключения сцепления) и вращайте болт (или датчик) до получения нужного расстояния.

4. После регулировки затяните гайку с заданным моментом.

5. Для расширения пространства снимите нижнюю переднюю панель.

6. Проверьте свободный ход педали.

7. Нажмите на педаль пальцем и измерьте расстояние до ощущения слабого сопротивления перемещению.

8. При необходимости регулировки отпустите контргайку троса на рычаге вилки выключения сцепления (работая внутри моторного отсека) и вращая гайку с накаткой, отрегулируйте ход рычага до нормы (2,5–3,5 мм).

9. Снова проверьте свободный ход педали и затяните контргайку.

10. Установите все снятые детали.
