Очень многие элементы передней подвески колес можно самостоятельно снимать и снова устанавливать. Для проведения определенных работ все же необходимы приборы из мастерской. Поврежденные части подвески ни в коем случае нельзя выправлять, а тем более сваривать, их нужно принципиально заменять новыми.

Снятие передней амортизационной стойки

Снятие амортизационной стойки вверху. После снятия крышки (1) можно ослабить гайку крепления амортизационной стойки с помощью накидного ключа (3). Для этого придерживать шток амортизатора торцовым шестигранным ключом (2).

Cнятие амортизационной стойки внизу. Показаны болтовые соединения тяги стабилизатора (1) и болтовые соединения с корпусом подшипника ступицы колеса (2 и 3).

При снятии амортизационной стойки следует учесть: если ее отсоединить от корпуса подшипника ступицы колеса, то придется заново производить регулировку углов установки колес, что возможно только на измерительном стенде в мастерской.

По этой причине мы описываем здесь снятие амортизационной стойки вместе с корпусом подшипника ступицы колеса.

Еще одно добавление: для затяжки верхней гайки амортизационной стойки механики в мастерской применяют торцовый гаечный ключ VW 3078. За неимением лучшего для выполнения этих работ можно использовать накидной гаечный ключ и собственное чутье.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Приобрести новую самоконтрящуюся гайку и новый зажимный болт шарнира независимой подвески.

У стоящего на земле автомобиля ослабить центральный крепежный болт приводного вала в ступице колеса (в середине колеса).

Ослабить болты крепления колеса.

Равномерно приподнять автомобиль спереди, чтобы не нагружался стабилизатор. Обеспечить фиксацию автомобиля.

Снять колесо.

Отсоединить тягу стабилизатора от обоих амортизационных стоек, отжать стабилизатор вверх.

Отсоединить скобу дискового тормозного механизма и укрепить ее на кузове при помощи проволоки – трубопровод тормозного привода остается подключенным.

Разъединить шарнир поперечной рулевой тяги.

Снять зажимной болт осевого шарнира в самом низу у амортизационной стойки.

Монтировкой вытянуть палец шарнира из амортизационной стойки. Тем самым разделяются амортизационная стойка и поперечный рычаг подвески. При этом ни в коем случае нельзя расширять шлиц в корпусе подшипника ступицы колеса, например отверткой.

Вывернуть руль и извлечь приводной вал из ступицы колеса.

Снять крышку со стакана амортизационной стойки в моторном отсеке.

Снять вверху со штока гайку крепления амортизационной стойки. Для этого придержать шток ключом для внутреннего шестигранника.

При этом придерживать амортизационную стойку снизу.

Вынуть амортизационную стойку по направлению вниз и одновременно полностью снять ее с приводного вала.

Для установки применять новые самоконтрящиеся гайки и новый зажимной болт шарнира подвески.

Установить зажимной болт таким образом, чтобы его головка была направлена вперед по ходу движения.

Моменты затяжки: гайка верхнего крепления амортизационной стойки: 60 Н•м, гайка поперечной рулевой тяги: 30 Н•м, зажимной болт шарнира независимой подвески: 50 Н•м, соединительная тяга стабилизатора на амортизационной стойке: 40 Н•м.

Если устанавливается та же самая амортизационная стойка и при этом болты, соединяющие корпус подшипника ступицы колеса и амортизационную стойку, остаются все время зажатыми, то не нужно поправлять регулировку углов установки колес.

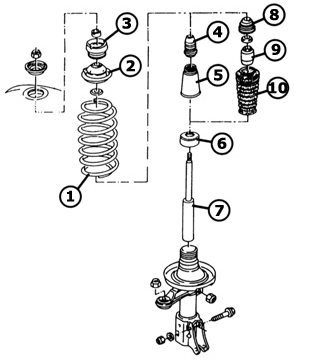

Элементы передней амортизационной стойки и последовательность их установки
1 – пружина;
2 – тарелка пружины;
3 – подшипник амортизационной стойки;
4 – буфер;
5 – защитный кожух;
6 – резьбовая крышка:
7 – амортизатор;
8 – 10 – проставка, чехол.

Подвеска переднего колеса автомобиля Audi 80 с близкого расстояния
1 – корпус амортизационной стойки;
2 – болтовые соединения корпуса амортизационной стойки и корпуса подшипника ступицы колеса;
3 – корпус подшипника ступицы колеса;
4 – осевой шарнир;
5 – зажимной болт;
6 – нижний поперечный рычаг подвески.

Слева: стяжные скобы необходимы для того, чтобы при снятой амортизационной стойке отделить пружину от амортизатора.

Справа: иллюстрация показывает зажимной болт шарнира подвески (1), которым шарнир подвески (3) укреплен в корпусе подшипника ступицы колеса. Далее обозначены: крепежные гайки (2), которыми шарнир подвески связан с нижним поперечным рычагом.
