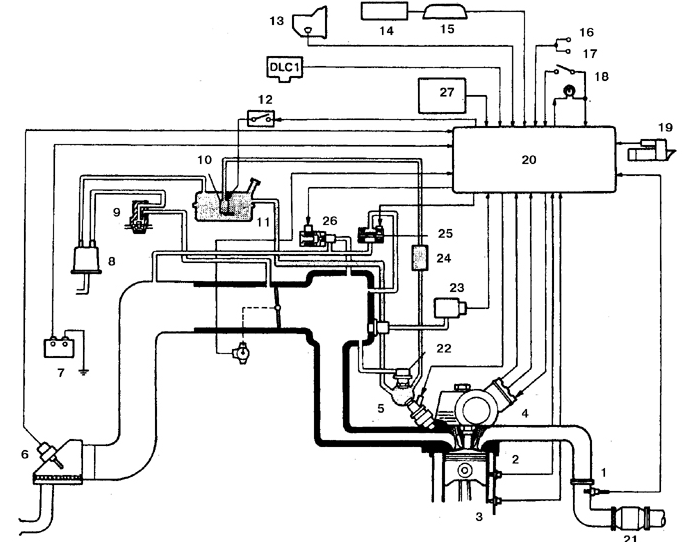

Система электронного впрыска топлива ( EFI-система) для двигателей 1,6 и 1,8 л ( двигатели 1,3 л оборудованы аналогичной системой)
1. Датчик концентрации кислорода
2. Датчик температуры охлаждающей жидкости
3. Датчик детонации (только для двигателей 1,8 л. 7А-FE)
4. Интегральный электронный блок зажигания (IIA)
5. Форсунка
6. Датчик температуры засасываемого воздуха
7. Батарея
8. Бачок с активированным углем
9. Вакуумный клапан (распределитель)
10. Топливный насос
11. Топливный бак
12. Реле топливного насоса
13. Переключатель положения Park/ Neutral (для автомобилей с автоматической трансмиссией)
14. Датчик скорости автомобиля
15. Щиток приборов
16. Реле включения фар
17. Переключатель обогревателя заднего стекла
18. Выключатель стоп-сигнала
19. Стартер
20. Электронный блок управления
21. Каталитический нейтрализатор
22. Регулятор давления топлива
23. Датчик абсолютного давления во впускном клапане
24. Топливный фильтр
25. Контрольный воздушный клапан холостого хода
26. Датчик угла поворота дроссельной заслонки
27. Усилитель кондиционера

Автомобили оборудованы системой электронного впрыска топлива (EFI-системой), в которую входят три подсистемы – топливная система, система забора воздуха и электронная система управления

ТОПЛИВНАЯ СИСТЕМА
Топливный насос, расположенный в баке, обеспечивает подачу топлива под постоянным давлением в распределитель, из которого топливо равномерно распределяется по форсункам. Из распределителя топливо подается во впускные каналы цилиндров через форсунки. Количество впрыскиваемого топлива строго контролируется электронным блоком управления (ЕСМ-блоком). Регулятор давления топлива обеспечивает изменение давления топлива в соответствии с разрежением на всасывающем коллекторе. Топливный фильтр смонтирован между топливным насосом и распределителем топлива и предназначен для очистки бензина и защиты агрегатов системы впрыска от выхода из строя.

СИСТЕМА ЗАБОРА ВОЗДУХА

Система забора воздуха состоит из воздушного фильтра, камеры дроссельной заслонки и канала, соединяющего эти два агрегата. Датчик температуры воздуха (IAT-датчик) отслеживает температуру забираемого воздуха. Сигнал с датчика поступает на электронный блок управления, который обеспечивает дозировку впрыскиваемого топлива в соответствии с температурой воздуха. Дроссельной заслонкой управляет водитель. По мере открывания дроссельной заслонки увеличивается скорость поступающего воздуха, что приводит к понижению его температуры. Датчик регистрирует изменение температуры воздуха и подает сигнал на блок ЕСМ, который в свою очередь подает сигнал, увеличивающий дозу впрыскиваемого топлива, на форсунки.

ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ (ECM-БЛОК)

Управление электронным впрыском топлива и другими системами обеспечивается электронным блоком управления, который в свою очередь является частью центральной компьютерной системы управления (ССS-системы). В состав ЕСМ-блока входит микропроцессор.

На блок управления поступают сигналы от целого ряда датчиков, которые отслеживают такие параметры как температура воздуха на входе в цилиндры, угол поворота дроссельной заслонки, температура охлаждающей жидкости, число оборотов двигателя, скорость движения автомобиля и содержание кислорода в отработанных газах.
На основании этих данных блок управления определяет длительность впрыска топлива, при которой обеспечивается поддержание оптимального соотношения бензина и воздуха в горючей смеси. Некоторые из этих датчиков и соответствующие реле, срабатывающие от блока управления, не входят в состав системы электронного впрыска топлива, однако смонтированы по всему пространству моторного отсека.
В подразделе 6.2 приводится более подробное описание блока управления и управляемых от этого блока систем электрооборудования двигателя.

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте надежность всех соединений с массой. Проверьте проводку и разъемы системы. Ослабление электрических соединений и плохой контакт с массой могут быть причиной многих неисправностей, которые наблюдаются как серьезные отказы.
2. Проверьте степень заряженности батареи. Нормальная работа датчиков и исполнительных устройств дозировки топлива зависит от напряжения питания.
3. Проверьте состояние воздушного фильтра, загрязнение фильтрующего элемента может быть причиной существенного ухудшения эксплуатационных показателей, в том числе и экономичности (см.подраздел 2.7.2).
4. Если обнаружен перегоревший предохранитель, то замените его и проверьте работу соответствующей цепи. Если предохранитель перегорает снова, то отыщите в проводке замкнутый на массу провод.
5. Проверьте герметичность канала воздуховода от фильтра до впускного коллектора. Наличие подсоса воздуха в воздуховоде приводит к чрезмерному обеднению смеси. Проверьте также состояние вакуумных шлангов, соединенных с впускным коллектором.
6. Снимите с камеры дроссельной заслонки воздуховод и проверьте наличие отложений нагара и смолистых отложений. При загрязнении промойте корпус аэрозольным очистителем карбюратора и прочистите зубной щеткой (сначала убедитесь, прочитав инструкцию на баллончике, что очиститель безвреден для датчиков кислорода и каталитического нейтрализатора).
7. На работающем двигателе приложите стетоскоп к каждой из форсунок и прослушайте характерные щелчки, указывающие на нормальную работу форсунок.
8. Если стетоскоп отсутствует, то воспользуйтесь длинной отверткой. Окончание отвертки приложите к форсунке, а ухо приблизьте к рукоятке.
9. Если прослушивание дает сомнительные результаты, то купите специальный световой индикатор форсунок и вставьте его в разъем форсунки. Запустите двигатель и убедитесь, что на каждом разъеме форсунки вспыхивает свет. Так проверяется величина напряжения, подаваемого на форсунки.
10. На неработающем двигателе отсоедините разъемы от форсунок и проверьте сопротивление каждой форсунки. Сопротивление каждой форсунки должно быть в пределах 13,4–14,2 Ом. Если сопротивление отличается, то форсунку замените.
11. Остальные проверки следует выполнять в службе автосервиса, или в специализированной мастерской, так как причиной ненормальной работы системы может быть неисправность блока управления.
