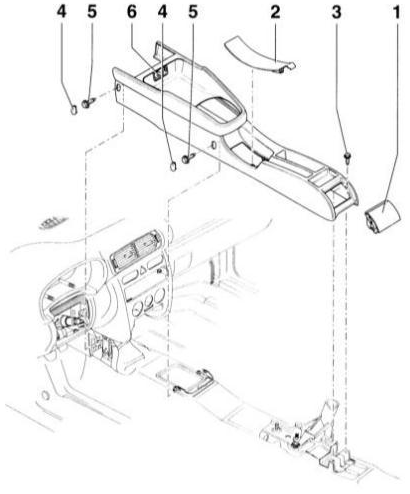

Элементы крепления центральной консоли 1 – задняя пепельница 2 – крышка перед стояночным тормозом 3 – винт, 4 Н•м 4 – крышка 5 – винт винт передний, 1.5 Н•м винт задний, 4 Н•м 6 – диагностический штекер

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку пепельницы –1– и выньте пепельницу вверх.

2. Выверните винты –3–.

3. Снимите крышку перед стояночным тормозом.

4. Подденьте отверткой и снимите крышку –4–.

5. Выверните 4 винта –5–.

6. Снимите подлокотник, если он имеется, обратитесь к подразделу Снятие и установка подлокотника.

7. Переместите рычаг переключения скоростей или селектор в заднее положение.

8. Снимите диагностический штекер подушки безопасности, обратитесь к подразделу Снятие и установка диагностического штекера систем безопасности.

9. Полностью затяните стояночный тормоз.

10. Нажмите кожух рычага переключения или селектора внизу вперед и выверните наружу. Разрежьте бокорезами хомут и снимите кожух с рукояткой вверх.

11. Приподнимите центральную консоль сзади и снимите ее вверх. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Переместите рычаг переключения скоростей или селектор в заднее положение.

2. Установите центральную консоль сверху.

3. Наденьте кожух рычага переключения скоростей или селектора на штангу и закрепите новым хомутом.

4. При необходимости установите подлокотник, обратитесь к подразделу Снятие и установка подлокотника.

5. Зафиксируйте диагностический штекер.

6. Отпустите стояночный тормоз.

7. Вверните 4 винта –5–. Передний затяните моментом 1.5 Н•м, задний моментом 4 Н•м.

8. Вставьте 4 крышки –4–.

9. Вставьте крышку перед стояночным тормозом –2–.

10. Вверните винты –3– и затяните моментом 4 Н•м.

11. Вставьте пепельницу.
