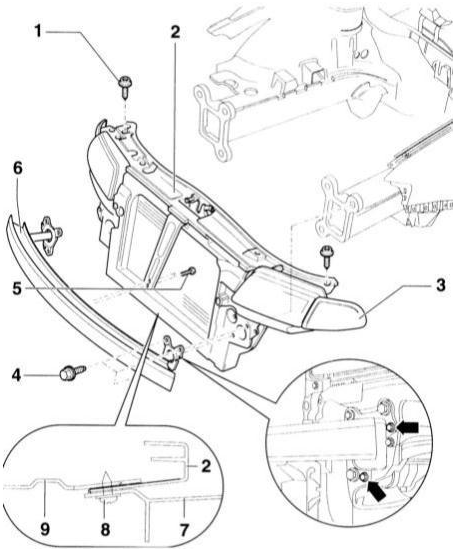

Панель замка капота 1 – винт Torx, 25 Н•м 2 – держатель замка 3 – сигнал поворота 4 – болт шестигранный, 35 Н•м 5 – винт Torx, 6 Н•м 6 – держатель замка 7 – облицовка бампера 8 – саморез, 8 Н•м 9 – звукоизоляция

ВНИМАНИЕ

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Слейте охлаждающую жидкость, обратитесь к подразделу Замена охлаждающей жидкости.

2. Отсоедините шланги от радиатора, обратитесь к подразделу Снятие и установка радиатора и вентилятора.

3. Снимите облицовку бампера –7–, обратитесь к подразделу Снятие и установка бамперов.

4. Отсоедините электрические провода фар.

5. Снимите указатели поворотов, обратитесь к подразделу Снятие и установка переднего указателя поворота.

6. Снимите замок капота, обратитесь к подразделу Снятие и установка замка капота.

7. Выверните болты крепления –1– и –4–. Фиксирующие винты бампера (стрелки) не отворачивайте.

8. Снимите вперед держатель замка –2– с помощью ассистента. УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите с помощью ассистента держатель замка и закрепите его винтами –1– и –4–.

2. Установите замок капота, обратитесь к подразделу Снятие и установка замка капота.

3. Установите сигналы поворота, обратитесь к подразделу Снятие и установка переднего указателя поворота.

4. Присоедините электрические провода фар.

5. Установите облицовку бампера, обратитесь к подразделу Снятие и установка бамперов.

6. Присоедините к радиатору шланги охлаждающей жидкости и закрепите их хомутами, обратитесь к подразделу Снятие и установка радиатора и вентилятора.

7. Заполните систему жидкостью, обратитесь к подразделу Замена охлаждающей жидкости.

8. Проверьте регулировку фар, при необходимости отрегулируйте снова.
