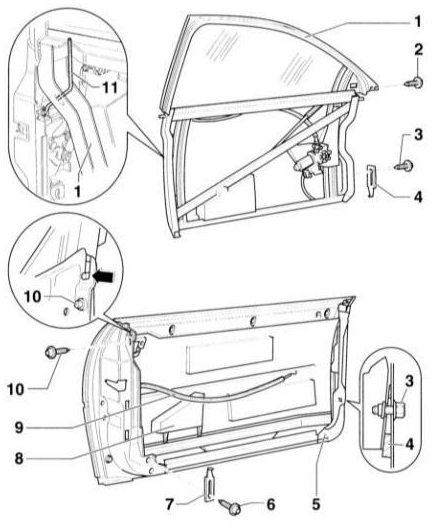

Передняя дверь 1 – держатель 2 – болт, 30 Н•м. М8 х 26 3 – болт, 30 Н•м. М8 х 32 4 – регулировочный клин. Должен быть всегда установлен 5 – дверь. Дверь может быть снята также без снятия держателя регулировочных элементов 6 – болт, 30 Н•м 7 – регулировочный клин. Должен быть всегда установлен 8 – щиток бокового упора 9 – трос привода 10 – болт, 30 Н•м. М8 х 26 11 – стопорная тяга

СНЯТИЕ

ВНИМАНИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.

2. Снимите облицовку стойки А (внизу), обратитесь к подразделу Снятие и установка облицовки стойки А.

3. Отсоедините электрические провода и вакуумный шланг единого замка от держателя –1–.

4. Отсоедините трос –9– от держателя.

5. Выверните болты (2, 3, 6 и 10). При этом снимите регулировочные клинья –4– и –7–.

6. Выньте вверх держатель регулировочных элементов.

7. Снимите кожух между дверью и стойкой А.

8. Снимите втулку у стойки А.

9. Выньте электрические провода и вакуумный шланг единого замка из стойки А.

10. Отсоедините электрические провода и вакуумный шланг у стойки А. Отсоедините штекер шланга единого замка, обратитесь к подразделу Единый замок – общие сведения и вакуумные шланги.

11. Следите за тем, чтобы разъем не соскользнул в стойку А. Закрепите его прищепкой.

12. Попросите ассистента поддержать дверь.

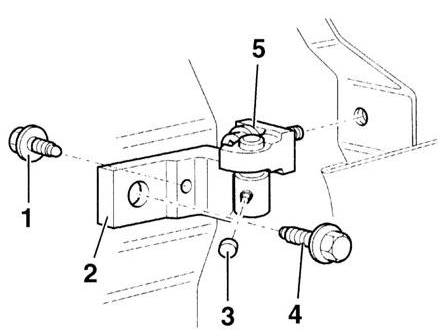

1 – болт, устанавливается изнутри, 30 Н•м 2 – петля двери верхняя 3 – крышка, 23 Н•м 4 – болт, 30 Н•м 5 – винт Torx, 30 Н•м

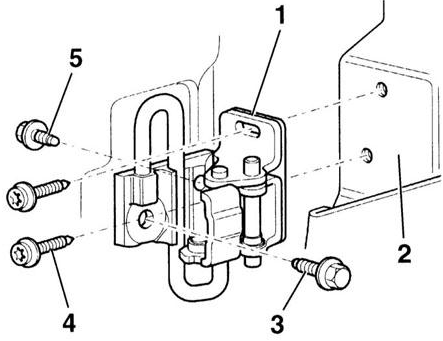

1 – петля нижняя 2 – дверь передняя 3 – болт, 30 Н•м 4 – винт Torx, 30 Н•м 5 – болт, 30 Н•м

13. Отверните винты Тоrx Т45 со стороны двери у петель сверху и снизу.

14. Снимите дверь с помощью ассистента.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите дверь с помощью ассистента в петли и закрепите винтами Тоrx Т

45. Момент затяжки 30 Н•м.

2. Вставьте электрические провода и вакуумный шланг единого замка в разъем стойки А.

3. Вставьте электрические провода и вакуумный шланг в стойку А.

4. Закрепите втулки в стойку А.

5. Вставьте кожух между дверью и стойкой А.

6. Введите держатель сверху в дверь.

7. Закрепите держатель болтами. Не забудьте о регулировочных клиньях болтов –3– и –6–, обратитесь к иллюстрации. Последовательность затяжки: (2, 10, 6, 3). Момент затяжки 30 Н•м. Регулировка клиньев рассмотрена в подразделе Регулировка двери.

8. Соедините трос –9– с держателем.

9. Соедините электрические провода и вакуумный шланг единого замка, уложите их и закрепите, обратитесь к подразделу Единый замок – общие сведения и вакуумные шланги.

10. Отрегулируйте дверь.

11. Установите облицовку стойки А, обратитесь к подразделу Снятие и установка облицовки стойки А.

12. Установите облицовку двери, обратитесь к подразделу Снятие и установка облицовки двери.
