ОБЩИЕ СВЕДЕНИЯ

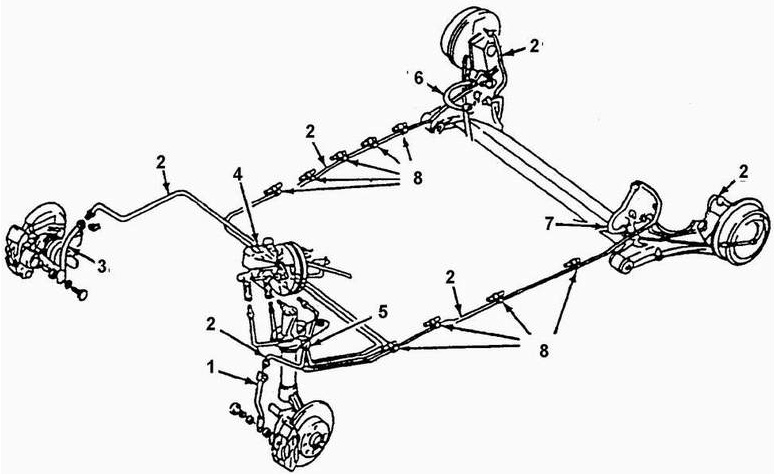

Расположение тормозных трубопроводо.

1. ТОРМОЗНОЙ ШЛАНГ ЛЕВЫ.

2. ТОРМОЗНОЙ ТРУБОПРОВО.

3. ТОРМОЗНОЙ ШЛАНГ ПРАВЫ.

4. ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР.

5. КРЕПЛЕНИЕ ТРУБОПРОВОДО.

6. ТОРМОЗНОЙ ШЛАНГ ПРАВЫ.

7. ТОРМОЗНОЙ ШЛАНГ ЛЕВЫ.

8. ФИКСАТОР ТРУБОПРОВОДА

Шланг переднего правого тормоза

2. ТОРМОЗНОЙ ТРУБОПРОВО.

3. ТОРМОЗНОЙ ШЛАНГ ПРАВОГО ПЕРЕДНЕГО ТОРМОЗ.

5. ЗАПОРНАЯ ПЛАСТИН.

10. СУППОРТ ПРАВЫ.

11. ПОЛЫЙ БОЛ.

12. ПРОКЛАДКА

Снять или отсоединит.

ЛЕВАЯ СТОРОН.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Поднять автомобиль..

2. Тормозной трубопровод от шланга..

3. Запорную пластину, тормозной шланг от кронштейна в колесной нише..

4. Полый болт 11 из тормозной скобы 10, прокладки 12 и шланг..

ПРАВАЯ СТОРОН.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Тормозной трубопровод от шланга..

2. Запорную пластину..

3. Тормозной шланг от кронштейна..

4. Полый болт 11 из тормозной скобы 10, прокладки 12 и шланг..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Новый тормозной шланг к скобе с помощью новых прокладок и полого болта..

2. Левый шланг с запорной пластиной к кронштейну в нише колеса. Затянуть болт кронштейна моментом 80 Нм..

3. Тормозной трубопровод к шлангу. Затянуть соединение моментом 16 Нм..

4. Правый шланг к кронштейну на боковой поверхности подрамника (правильно.

ориентировать плоские стороны)..

5. Запорную пластину..

6. Тормозной трубопровод к шлангу. Затянуть соединение моментом 16 Нм..

7. Опустить автомобиль..

8. Удалить воздух из системы..

9. Проверить герметичность системы.
