ПОРЯДОК ВЫПОЛНЕНИЯ

Е9 – выключатель

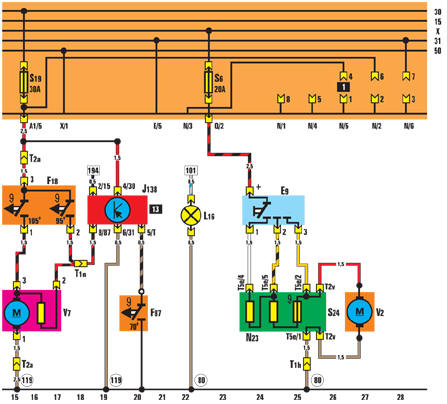

Е9 – выключатель вентилятора отопителя; F18 – выключатель вентилятора радиатора; F87 – термовыключатель; J138 – реле вентилятора радиатора; L16 – лампа подсветки регулятора холодного воздуха; N23 – сопротивление вентилятора отопителя; S24 – предохранитель перегрева; V2 – вентилятор отопителя; V7 – вентилятор радиатора; 80 – точка подключения «массы 1» в жгуте проводов панели приборов; 119 – точка подключения «массы 1» в жгуте проводов фар

F18 – термовыключатель

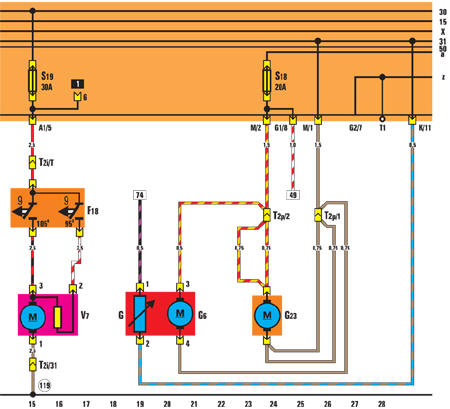

F18 – термовыключатель вентилятора радиатора; G – датчик указателя резерва топлива; G6 – электрический топливный насос; G23 – топливный насос; V7 – вентилятор радиатора

    Генератор, аккумулятор, стартер
    ПОРЯДОК ВЫПОЛНЕНИЯ А – аккумулятор; В – стартер; С – генератор; С1 – регулятор напряжения; D – выключатель (замок) зажигания; J59 – разгрузочное реле; 1 – перемычка аккумулятор – кузов; 2 – пе ...

    Система преднакала, клапан отключения подачи топлива
    ПОРЯДОК ВЫПОЛНЕНИЯ F26 – термовыключатель автоматического пускового устройства карбюратора; F35 – термовыключатель подогрева впускной трубы; J81 – реле подогрева впускной трубы; N1 – автоматич ...
