Daewoo Nexia: Заднее сиденье - Шарнирные петли разрезной спинки 60/40 заднего сиденья - Кузов - Инструкция по эксплуатации автомобиля Daewoo NexiaDaewoo Nexia: Заднее сиденье - Шарнирные петли разрезной спинки 60/40 заднего сиденья

Daewoo Nexia / Инструкция по эксплуатации автомобиля Daewoo Nexia / Кузов / Заднее сиденье - Шарнирные петли разрезной спинки 60/40 заднего сиденья

ОБЩИЕ СВЕДЕНИЯ

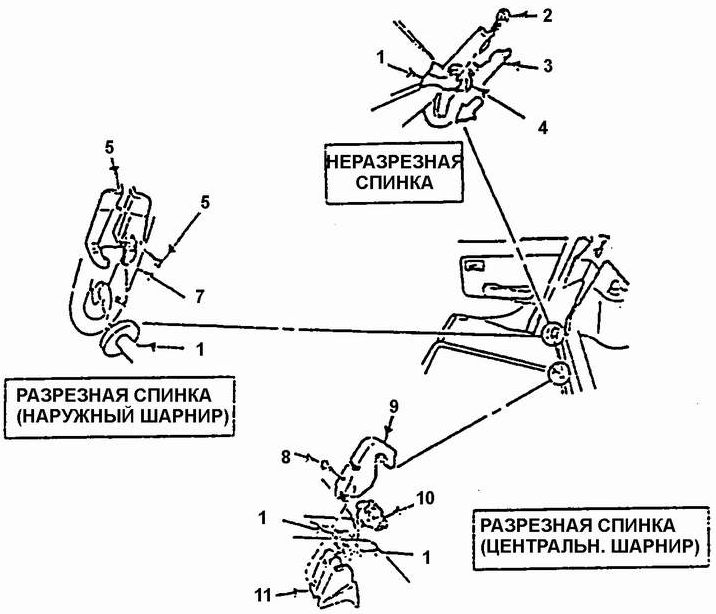

Шарнирные петли спинки заднего сиденья
Шарнирные петли спинки заднего сиденья

1. ШИП СПИНК.

2. ШПЛИН.

3. ПЕТЛЯ ШАРНИР.

4. ВКЛАДЫШ ШАРНИР.

5. ОПОРНАЯ ПЛАСТИНА ПЕТЛИ СПИНК.

6. ВИН.

7. ШАЙБА.

8. ВИН.

9. КОЖУХ ЦЕНТРАЛЬНОГО ШАРНИР.

10. ВЕРХНЯЯ ЧАСТЬ ЦЕНТРАЛЬНОГО ШАРНИР.

11. НИЖНЯЯ ЧАСТЬ ЦЕНТРАЛЬНОГО ШАРНИРА

Снять или отсоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Снять крепления коврика за спинкой сиденья..

2. Наклонить часть спинки вперед..

3. Вывернуть винт и вынуть вкладыш наружного шарнира..

4. Крышку среднего шарнира..

5. Вывернуть винт и снять запорную пластину шарнирной петли..

Установить или присоединит.

ПОРЯДОК ВЫПОЛНЕНИЯ.

1. Запорную пластину шарнирной петли, ввернуть крепежный винт..

2. Крышку шарнира..

3. Вкладыш шарнира, ввернуть крепежный винт..

4. Установить коврик на место.
