ПОРЯДОК ВЫПОЛНЕНИЯ

Снятие тросика стояночного тормоза 1 – тросик; 2 – рычаг; 3 – пружина; 4 – болт; 5 – пружинная защелка

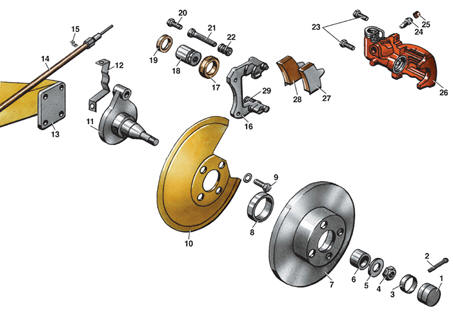

Задний дисковый тормоз 1 – колпачок; 2 – шплинт; 3 – зубчатая шайба; 4 – гайка; 5 – шайба; 6 – подшипник; 7 – тормозной диск; 8 – втулка; 9 – болт; 10 – защитный кожух; 11 – ступица; 12 – кронштейн; 13 – балка; 14 – тросик стояночного тормоза; 15 – крепеж; 16 – суппорт; 17 – защитный колпак; 18 – поршень; 19 – манжета; 20 – болт; 21 – направляющий стержень; 22 – втулка; 23 – болт; 24 – клапан выпуска воздуха; 25 – колпачок; 26 – корпус цилиндра; 27 – наружная тормозная колодка; 28 – внутренняя тормозная колодка; 29 – болт

Установка тормозных колодок 1 – наружная тормозная колодка; 2 – внутренняя тормозная колодка; 3 – нажимная пружина

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить опорные бруски под передние колеса. 2. Ослабить болты крепления задних колес. 3. Приподнять и установить на опоры заднюю часть автомобиля. 4. Снять задние колеса. 5. Промыть тормоза теплой водой и просушить. 6. Отсоединить тросик 1 (см. рис. Снятие тросика стояночного тормоза) стояночного тормоза от рычага 2. 7. Открутить верхний болт 20 (см. рис. Задний дисковый тормоз) крепления корпуса 26 цилиндра к суппорту 16, придерживая гаечным ключом направляющий стержень 21. 8. Ослабить нижний болт 29. 9. Повернуть корпус 26 цилиндра вокруг нижнего болта 29 так, чтобы образовался свободный доступ к тормозным колодкам. 10. Промаркировать тормозные колодки 27 и 28 (если будут устанавливаться старые колодки). 11. Снять тормозные колодки 27 и 28. 12. Проверить толщину тормозных колодок. Толщина фрикционной накладки составляет не менее 7 мм. В противном случае заменить тормозные колодки вместе с накладками. 13. Промыть спиртом места посадок тормозных колодок. 14. Установить тормозные колодки 1 и 2 (см. рис. Установка тормозных колодок), следя при этом, чтобы нажимные пружины 3 находились в верхнем положении и были параллельны торцевой поверхности колодок. 15. Повернуть корпус 26 (см. рис. Задний дисковый тормоз) цилиндра на место. 16. Закрутить старый верхний болт 20. 17. Заменить нижний болт 29 на новый. Предупреждение Зазор между наружной тормозной колодкой и выступами корпуса должен быть равен 1 мм. Зазор необходимо проверить с помощью щупа и при необходимости отрегулировать его.

18. Проверить щупом зазор между наружной тормозной колодкой 27 и выступами корпуса 26 цилиндра. 19. Если зазор равен 1 мм, то вкрутить новый верхний болт 20 и затянуть оба болта 20 и 29 моментом 35 Н·м. 20. Если зазор отличен от указанного, отвернуть верхний болт 20 и отрегулировать положение поршня 18, вращая его шестигранником так, чтобы добиться требуемого зазора. 21. Закрутить новый верхний болт 20 и затянуть болты 20 и 29 моментом 35 Н·м. 22. Закрепить тросик стояночного тормоза (см. рис. Снятие тросика стояночного тормоза) на рычаге 2. 23. Отрегулировать стояночный тормоз (см. подраздел 10.12).
